«GA-322N-насос» предназначен для автоматического контроля за системой орошения, гибкая настройка, 8 программ, исполняемых одновременно. С открытием крана таймера включается насос для подачи воды в систему орошения. Насос питается от 220вольт.

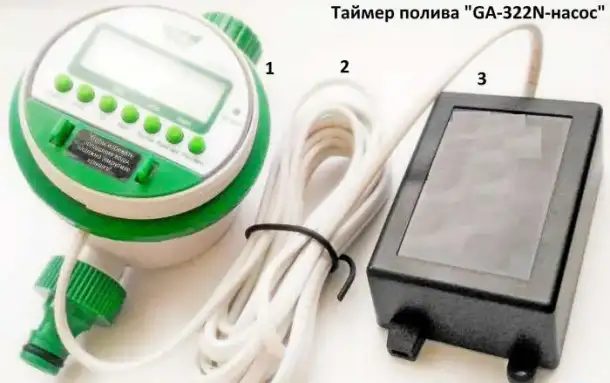

Комплектация.
1. Таймер GA322N.
2. Соединительный кабель.
3. Блок реле включения насоса.
4. Батарейки ААА – 2шт.
5. Инструкция.
Составные элементы таймера:
Соединительная гайка
ЖК- дисплей
Клавиши управления
Батарейный отсек и батареи
Присоединение шланга
Крышка
Технические данные таймера:
Подключение воды: кран с резьбой 3/4"
Подключение шланга: 13мм (1/2") –для всех шлангов, используемых в системе полива
Водное давление: 0 до 6 атм.
Водная температура Макс 40 ℃
Используемая жидкость: чистая пресная вода
Батареи: 2 батарейки ААА по1.5V, Миньон AM/L 26
Блок реле коммутирует 220в, 1квт.
Длина соединительного кабеля 3м.

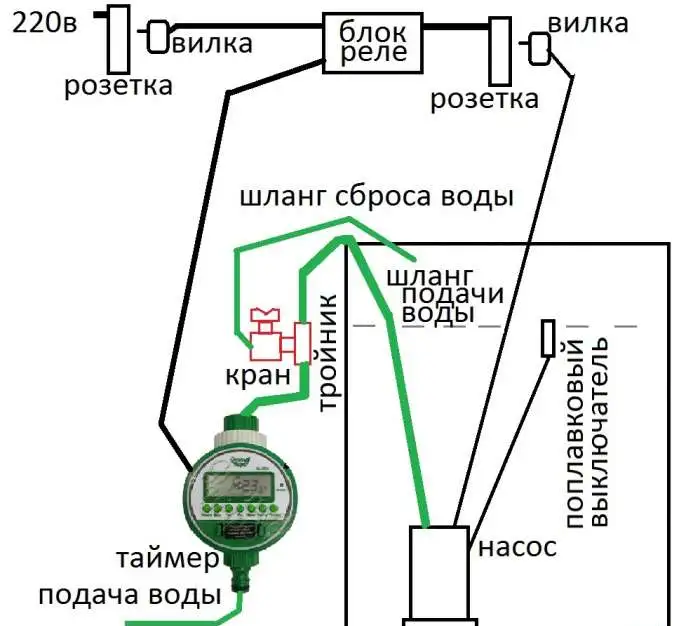

Вариант использования GA-322N-насос изображён на рисунке. Емкость установлена в теплице. Насос осуществляет подачу воды в систему капельному полива теплицы. Поплавковый выключатель выключит насос если закончится вода. Кран позволяет регулировать давление в системе полива. Насосом можно поливать из речки, ручья, колодца, скважины.
Если у вас нет опыта работы с напряжением 220 вольт, пригласите специалиста. На рисунке показано подключение сети 220в и насоса.
Соединительный кабель можно удлинять до 100м проводом типа ШВП 2х0,5. Соблюдайте полярность присоединения.
